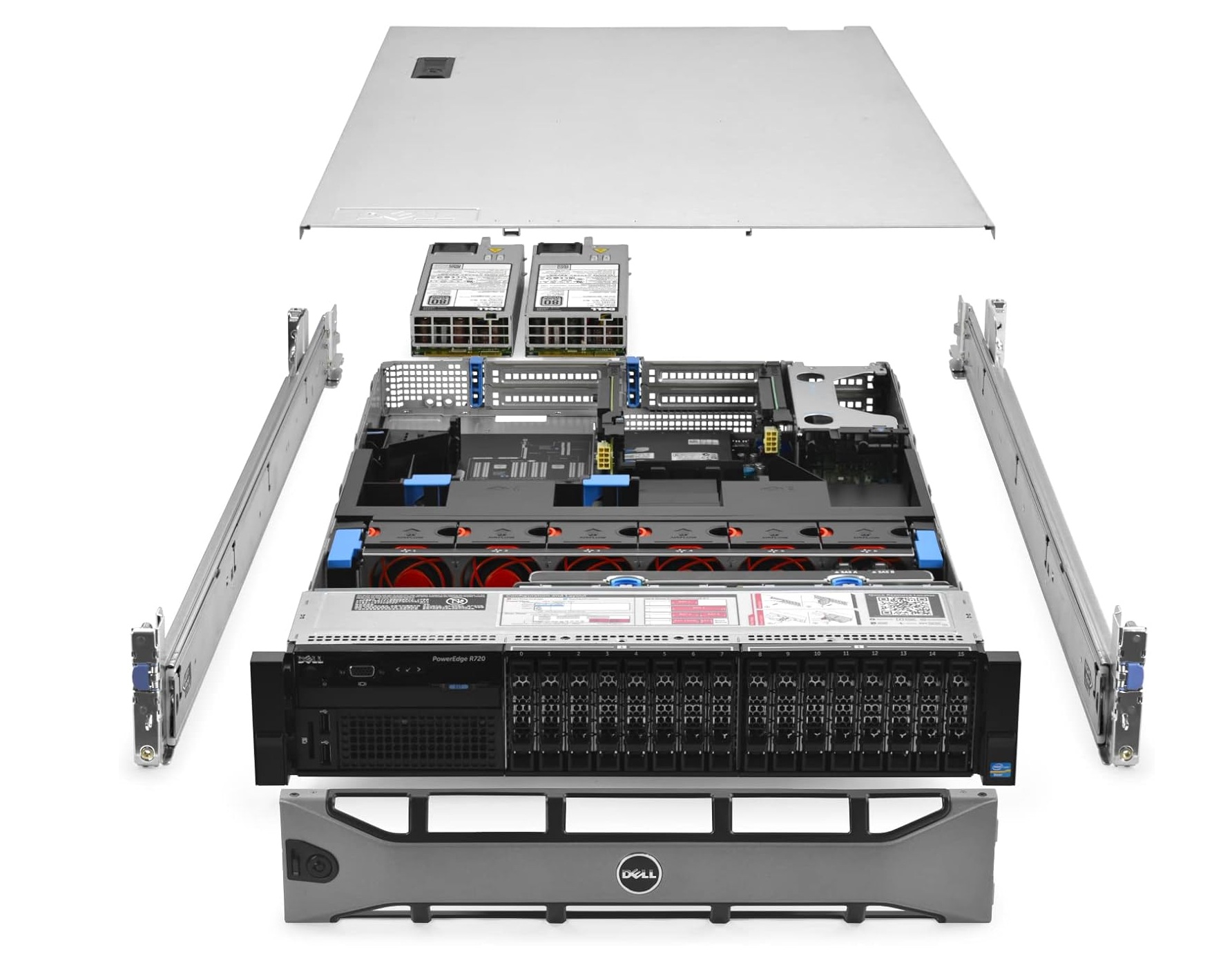

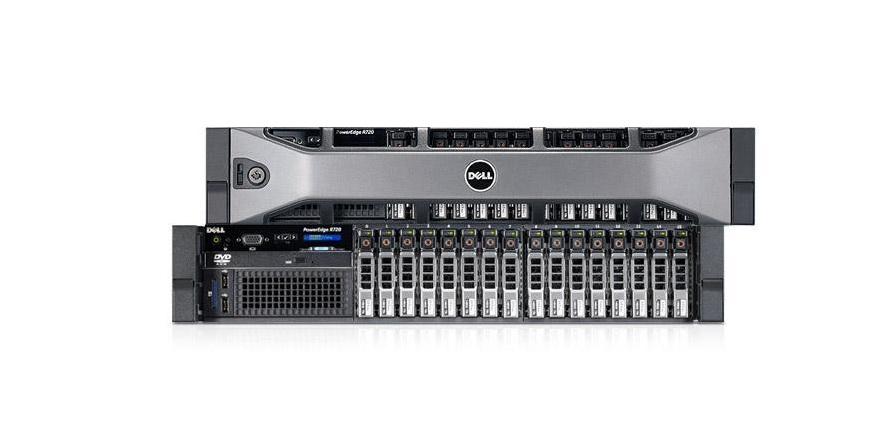

Dell PowerEdge R720

El corazón de la infraestructura. Un servidor empresarial de segunda mano optimizado para virtualización.

> System_Specs

Adquirido de segunda mano, este R720 es una bestia de la virtualización capaz de levantar decenas de máquinas virtuales y contenedores simultáneamente.

CPU 2x Intel Xeon E5-2690 v2
Núcleos 20 Cores / 40 Threads
RAM 256 GB DDR3 ECC
Almacenamiento 10x 500GB SAS (5TB)
Factor de Forma Rack 2U

# Modificación: Almacenamiento Rápido Low-Cost

Los discos mecánicos SAS están bien para datos masivos, pero el sistema operativo y las VMs necesitaban velocidad. El R720 no tiene ranuras M.2 nativas, así que improvisé una solución eficiente y económica.

Lista de Materiales y Costes

🔹 Adaptador PCIe a M.2 NVMe 2,50 €
🔹 Disipador de calor M.2 2,00 €
🔹 SSD WD Blue SN580 250GB 36,00 €
PCIe Gen4 x4, lectura hasta 4000 MB/s

Resultado: Un disco de arranque ultrarrápido por poco más de 40€.

> Benchmark FIO (Linux)

Aquí se demuestra el límite físico del bus PCIe 3.0. El disco WD SN580 alcanza ~3600 MB/s, saturando el ancho de banda disponible del servidor R720, aunque el disco técnicamente soporte más velocidad (PCIe Gen4).

ferxo@gns3: ~ (ssh)

ferxo@gns3:~$ sudo fio --name=benchmark_nvme --ioengine=libaio --rw=read --bs=1m --size=1G --numjobs=1 --iodepth=4 --runtime=60 --time_based --filename=/testfile --direct=1 benchmark_nvme: (g=0): rw=read, bs=(R) 1024KiB-1024KiB, (W) 1024KiB-1024KiB... fio-3.36 Starting 1 process benchmark_nvme: Laying out IO file (1 file / 1024MiB) Jobs: 1 (f=1): [R(1)][100.0%][r=3452MiB/s][r=3452 IOPS][eta 00m:00s] benchmark_nvme: (groupid=0, jobs=1): err= 0: pid=2552: Sun Dec 14 09:41:26 2025 read: IOPS=3448, BW=3449MiB/s (3616MB/s)(202GiB/60001msec) slat (usec): min=58, max=657, avg=177.65, stdev=44.91 clat (usec): min=587, max=14950, avg=978.24, stdev=75.69 lat (usec): min=844, max=15595, avg=1155.89, stdev=62.79 bw ( MiB/s): min= 3348, max= 3456, per=100.00%, avg=3451.48 iops : min= 3348, max= 3456, avg=3451.48 lat (usec) : 750=0.03%, 1000=63.91% cpu : usr=3.85%, sys=68.93%, ctx=190477, majf=0, minf=1039 Run status group 0 (all jobs): READ: bw=3449MiB/s (3616MB/s), io=202GiB (217GB), run=60001-60001msec

⚠ Reto Técnico: Configuración RAID fallida

Al intentar configurar el array de discos inicial, me encontré con un muro: la utilidad de configuración RAID de la BIOS no aparecía. Los discos aparecían sueltos.

Diagnóstico: Descubrí que la controladora PERC había sido cross-flasheada anteriormente a lo que se conoce como IT Mode (Initiator Target).

IT Mode (HBA): Pasa los discos directamente al SO. Ideal para ZFS pero inhabilita el RAID por hardware.
IR Mode (Integrated RAID): El firmware original que permite crear RAID 0, 1, 5, etc. desde la tarjeta.

Para solucionarlo y poder gestionar el RAID por hardware, tuve que reflashear la tarjeta de vuelta a su firmware original (IR Mode).

> Referencia: Guía técnica para flashear controladoras Dell PERC
